Manuale del misuratore di flusso elettromagnetico di precisione

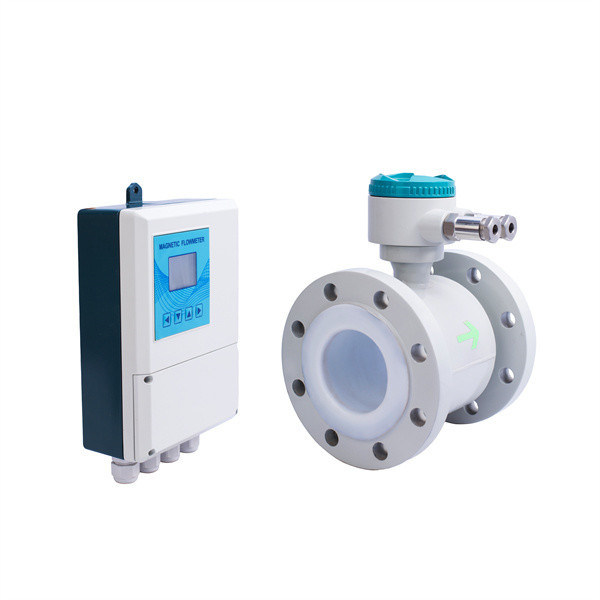

Il misuratore di portata elettromagnetico di tipo split è un misuratore di portata di velocità che può essere misurato con un misuratore di portata elettromagnetico.elettrodo in acciaio inossidabile standard, installazione di flange, alimentazione 24V o 220V facoltativa, uscita 4-20mA a due fili o 485 uscita di comunicazione facoltativa, visualizzazione in loco del flussometro elettromagnetico di tipo split,il prezzo della fattura include il trasporto, e la garanzia è di 2 anni. Può essere personalizzato in base alle esigenze del cliente per soddisfare qualsiasi delle vostre condizioni di lavoro.

Impulso di uscita
Due tipi di uscita di impulsi sono disponibili tra cui scegliere: modalità di uscita di frequenza e modalità di uscita di impulso.mentre la serie di impulsi è in modalità impulsoL'uscita di frequenza è di solito utilizzata per la misurazione del flusso e la totalizzazione di brevi periodi di tempo.L'uscita dell'impulso può essere collegata direttamente a un contatore esterno ed è spesso utilizzata per un lungo periodo di totalizzazione del tempo.
Come accennato in precedenza, il circuito aperto del collettore del transistor è utilizzato per la frequenza e l'uscita dell'impulso.

Caratteristiche
1La misurazione non è influenzata dalla variazione della densità di flusso, della viscosità, della temperatura, della pressione e della conduttività.L'elevata precisione di misura è garantita secondo il principio di misurazione lineare.
2Nessun ostacolo nel tubo, nessuna perdita di pressione e minore esigenza di condotte rette.
3DN 6 a DN2000 copre una vasta gamma di dimensioni di tubo.
4. eccitazione del campo di onde quadrate a bassa frequenza programmabile, migliorando la stabilità di misurazione e riducendo il consumo di energia.
5Implementazione di un MCU a 16 bit, fornendo elevata integrazione e precisione; elaborazione completamente digitale, elevata resistenza al rumore e misurazione affidabile; gamma di misurazione del flusso fino a 1500:1.
6Display LCD ad alta definizione con retroilluminazione.
7L'interfaccia RS485 o RS232 supporta la comunicazione digitale.
8. Intelligente rilevamento del tubo vuoto e misurazione della resistenza degli elettrodi per diagnosticare con precisione la contaminazione del tubo vuoto e degli elettrodi.
9Per migliorare l'affidabilità sono state implementate le tecnologie di montaggio di componenti SMD e di superficie (SMT).

Principali applicazioni

Il flussometro elettromagnetico TQMF può essere utilizzato per misurare il flusso di volume del fluido conduttivo in una condotta chiusa.È ampiamente applicato nella misurazione e controllo del flusso nei settori dell'industria chimica e petrolifera, industria metallurgica, acqua e acque reflue, agricoltura e irrigazione, produzione di carta, industria alimentare e farmaceutica.-25°C a + 60°CConvertitore: -25°C a + 60°C Umidità relativa: 5% a 90% 1.4 Condizioni di lavoro Temperatura massima del fluido: Tipo compatto: 60°C Tipo remoto: Teflon 150°C Neoprene 80°C120°C Poliuretano 70°C Conduttività del fluido: ≥ 5 S/cm

Principi di misura

Il principio di misura del flussometro elettromagnetico si basa sulla legge di induzione elettromagnetica di Farady.una coppia di elettrodi installati attraverso la parete del tubo di misuraQuando il fluido conduttivo scorre attraverso il tubo di misura del sensore,il segnale di tensione in diretta proporzione alla velocità media di flusso del fluido verrà indotto sugli elettrodiIl segnale viene amplificato e trattato dal trasmettitore per realizzare varie funzioni di visualizzazione.

Schema del circuito del convertitore

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingLo schema del circuito del convertitore è illustrato nella figura 2.1.

Menù di impostazione dei parametri

Il menu di impostazione del convertitore è composto da 45 elementi, molti dei quali sono impostati dal produttore prima della spedizione.Ci sono solo alcuni di loro da impostare dall'utente in base all'applicazione. I punti del menù sono elencati nella tabella seguente:

Applicazione dello scenario:

Domande frequenti
1D: Quali informazioni devono essere fornite per scegliere il modello adatto?
A: campo di applicazione, pressione nominale, temperatura media e media, alimentazione, uscita,
Intervallo di flusso, precisione, connessione e altri parametri.
2D: Lei è un'azienda commerciale o un produttore?
R: Siamo un produttore certificato ISO specializzato in strumenti di misurazione del livello e del flusso.
Il servizio OEM e ODM sono disponibili. Benvenuti a visitarci in Cina.
3. Q: Qual è il vostro MOQ?
A: Per iniziare la nostra cooperazione, l'ordine di campione è accettabile.
4Domanda: Qual è la data di consegna del misuratore di flusso di olio combustibile diesel per mini turbine intelligenti?
R: La data di consegna è di circa 3-15 giorni lavorativi dopo il ricevimento del pagamento.
5D: Quali sono i termini di pagamento?
R: Supportiamo T/T, PayPal, Western Union.
Per l'ordine di produzione di massa, è un deposito del 30% in anticipo e il 70% di saldo prima della spedizione.
6. D: Avete una garanzia per il misuratore di flusso?
R: Sì, abbiamo la garanzia di 12 mesi.
