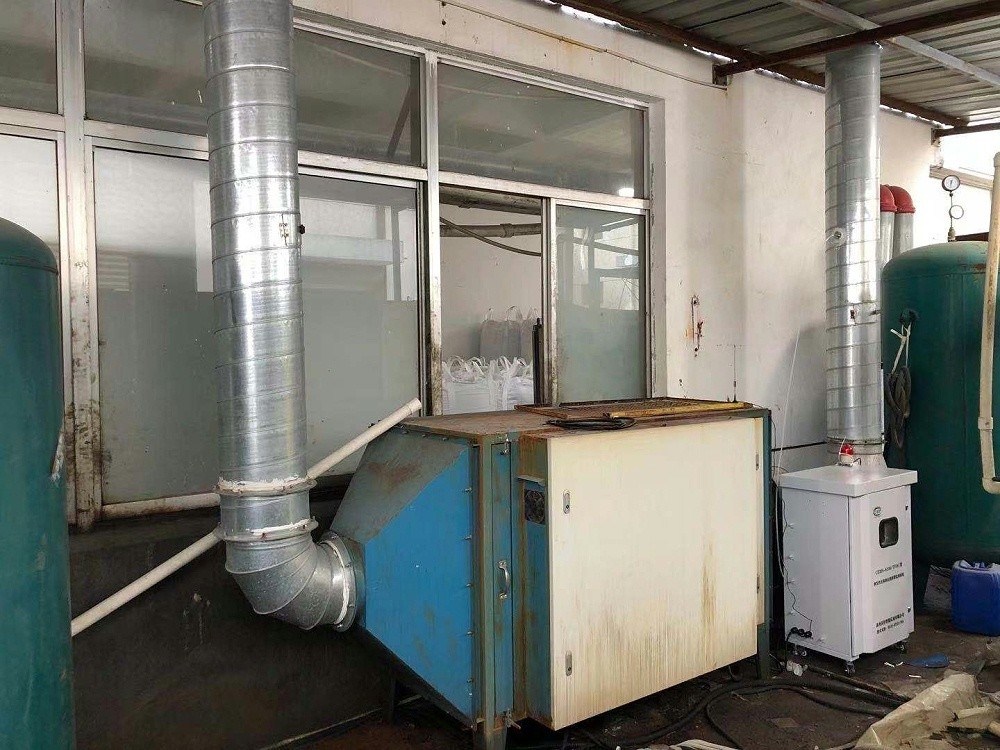

Monitoraggio dei composti organici volatili VOC

Micro stazione aerea MAS-I

Descrizione

V8100/TVOC composti organici volatili (TVOC) sistema di monitoraggio di allarme online

Il PID è un rivelatore fotoionico, utilizzato principalmente per rilevare composti organici volatili a bassa concentrazione e altri gas tossici dell'ordine di 1ppb-15000ppm. Il PID è un rivelatore altamente sensibile e ampiamente utilizzato.

I rilevatori PID utilizzano una fonte di luce ultravioletta (UV) per ionizzare le molecole organiche in ioni positivi e negativi (ionizzazione) che possono essere rilevati dal rilevatore.Il rilevatore cattura le cariche positive e negative del gas ionizzato e li converte in output di segnale corrente per misurare la concentrazione del gasQuando il gas da misurare assorbe la luce ultravioletta ad alta energia, le molecole di gas vengono eccitate dalla luce ultravioletta e perdono temporaneamente i loro elettroni e diventano ioni caricati positivamente.Dopo che gli ioni di gas sono rilevati sull'elettrodo del rivelatoreIl principio PID è un principio di rilevamento non distruttivo.Non richiede combustione e non modifica le molecole di gas da misurareIl gas rilevato dal PID può ancora essere raccolto per ulteriori misurazioni o lavorazioni.

In teoria, tutte le sostanze chimiche possono essere ionizzate, ma l'energia richiesta per la loro ionizzazione è diversa.e gli elettroni volt (eV) sono utilizzati come unità di misuraL'energia emessa da una lampada UV può anche essere misurata in elettroni volt. Se l'energia di ionizzazione di un gas è inferiore all'energia emessa dalla lampada UV, il gas sarà ionizzato.I principali gas o volatili che possono essere rilevati con il PID sono un gran numero di composti organici contenenti atomi di carbonio (COV), compreso

- aromatici: serie di composti contenenti anelli di benzene, quali benzene, toluene, etilbenzene, xilene, ecc.;

- le cetonine e le aldeidi: composti contenenti legami C=O, come il butanone, la formaldeide, l'acetaldeide, ecc.;

- Amine e composti aminatici: idrocarburi contenenti N, come la dietilamina, ecc.;

- idrocarburi alogenati: tricloroetilene (TCE), percloroetilene (PCE), ecc.;

- sostanze organiche contenenti zolfo: metilmercaptano, solfuro, ecc.;

- idrocarburi insaturi: butadiene, isobutilene, ecc.;

- idrocarburi saturi: butano, ottano, ecc.;

Alcoli: alcol isopropilico (IPA), etanolo, ecc.

Oltre ai suddetti composti organici, il PID può anche misurare alcuni gas composti inorganici privi di carbonio, quali:

¢ Ammonio;

- gas semiconduttori: arsina (arsenano), fosfina (fosfina), ecc.;

️ solfuro di idrogeno;

Ossidi di azoto;

- Bromo e iodio.

1.3 Indicatori tecnici

Tipo di sensore: fotoione PID

Tipo di gas: TVOC

Metodo di campionamento: aspirazione a pompa

Intervallo del sistema: 0-2000 ppm

Intervallo di rilevamento: 019 99 ppm, 99 99 ppm, 1999 ppm.

Risoluzione: 0,01 (0~1,99ppm), 0,1 (0~99,99ppm), 1 (0~1999ppm)

Metodo di lavoro: lavoro fisso continuo

Fornitura di corrente di lavoro: DC24V±10%

Consumo di energia: < 30 W

Temperatura ambiente: -20°C

Umidità ambientale: ≤95%RH

Errore di misura: ≤ ± 10% F.S.

Tempo di risposta: ≤ 30 secondi (valore stabile del 90%)

Ripetibilità: 2%

Livello di protezione: IP65

Pressione ambientale: 80~110KPa

Fonte di segnale: sistema a tre fili 4~20mA DC, resistenza massima al carico 500Ω, uscita RS485, uscita di commutazione

Peso del sistema: circa 47 kg

Dimensioni complessive: 620 ((L) * 431 ((W) * 958 ((H) mm

Interfaccia elettrica: 3 connettori per cavi (diametro del filo di fissaggio 7-14 mm)

Errori e soluzioni comuni

Soluzione del fenomeno di errore

Il sistema non puo' essere avviato.

2- Il cavo di alimentazione è in cattivo contatto.

2Controlla se il cavo di alimentazione è saldamente collegato.

Non è possibile misurare dati dopo il funzionamento o la deviazione dei dati è elevata.

2- La condotta di trasmissione del gas campione sta perdendo. - Confermare i componenti e il contenuto del gas di scarico.

2- Controllare l' insonorabilità del sistema e stringere i giunti di ciascun dispositivo

Poca ripetibilità 1. Contaminazione delle condotte

2- La durata del sensore è scaduta.

2- Sostituisci il sensore.

Il contatore non può essere calibrato.

2Il circuito è danneggiato.

3- Il sensore è danneggiato.

2. Sostituire la scheda di circuito (si consiglia di tornare in fabbrica per la riparazione)

3Sostituisci il sensore.

Il relè non ha uscita.

2Il circuito è difettoso o disconnesso.

3. la tensione di alimentazione è troppo bassa o troppo alta 1. sostituire la scheda di circuito (si consiglia di restituirla in fabbrica per la riparazione)

2Controlla se la linea e' saldamente collegata.

3. Controllare la tensione di alimentazione (24VDC è raccomandato)

Precauzioni

Quando si apre il coperchio per la taratura o la manutenzione, assicurarsi di operare in aria pulita.

L'apparecchio è utilizzato per rilevare la concentrazione di gas organici nell'aria, ma non può rilevare i gas organici contenuti nel vapore acqueo o nei gas inerti o in ambienti con grave carenza di ossigeno.

Quando si installa il cavo in entrata, è necessario stringere il sedile del cavo di interfaccia, premere l'anello di tenuta in gomma e tenere stretto il cavo (requisiti a prova di esplosione).

- adottare misure di protezione da fulmini, i danni causati da fulmini e altre calamità naturali irresistibili non sono coperti dalla garanzia.

- Non mettere questo sistema in contatto frequente con gas di campionamento ad alta concentrazione, altrimenti la vita utile del sensore si perderà.Si raccomanda generalmente di sostituire il sensore dello strumento ogni due anni..

Parti di ricambio comunemente utilizzate

Numero di serie Nome Numero dell'articolo Osservazioni

1 Elemento filtro di sonda di campionamento 0103000007X 2μm

2 Elemento filtro sottile GCX17010200 0,2 μm

3 Pompa d'aria GDX18060100 6,5L/min

4 flussometro GBX17010800 1-5L/min

5 Sensore PID QAX18062000 0-2000ppm
- Sì.

Descrizione

Nota:
1Fluido: acqua
2Pressione di lavoro: < 0,6 MPa
3Pressione di prova: 1,0 MPax30 min.
4Temperatura di funzionamento: inferiore a 120°C
5. Perdita di pressione: < 70 kPa
6Livello di precisione: ± 5%
7. Segna la direzione del flusso d'acqua nel luogo appropriato
8. standard di flange: HG20592 PN16 RF

Imballaggio e consegna


Domande frequenti
1D: Quali informazioni devono essere fornite per scegliere il modello adatto?
A: campo di applicazione, pressione nominale, temperatura media e media, alimentazione, uscita,
Intervallo di flusso, precisione, connessione e altri parametri.
2D: Lei è un'azienda commerciale o un produttore?
R: Siamo un produttore certificato ISO specializzato in strumenti di misurazione del livello e del flusso.
Il servizio OEM e ODM sono disponibili. Benvenuti a visitarci in Cina.
3. Q: Qual è il vostro MOQ?
A: Per iniziare la nostra cooperazione, l'ordine di campione è accettabile.
4Domanda: Qual è la data di consegna del misuratore di flusso di olio combustibile diesel per mini turbine intelligenti?
R: La data di consegna è di circa 3-15 giorni lavorativi dopo il ricevimento del pagamento.
5D: Quali sono i termini di pagamento?
R: Supportiamo T/T, PayPal, Western Union.
Per l'ordine di produzione di massa, è un deposito del 30% in anticipo e il 70% di saldo prima della spedizione.
6. D: Avete una garanzia per il misuratore di flusso?
R: Sì, abbiamo la garanzia di 12 mesi.
